MS-Buchsen



Messingbuchsen zum Ersatz der eingelaufenen Plastiklager:

Bohrer bei H0:
3mm und 1,6mm
Buchsen-Durchmesser 3mm

Bohrer bei N:
1,5mm und 1,1mm
Buchsen-Durchmesser 1,5mm



  1. Mit dem 2mm Bohrer die Lager bis zum Anschlag des Bohrers aufbohren.
  2. Einen winzigen Tropfen Sekundenklebergel in die Bohrung geben
  3. Die Buchsen auflegen und mit einer Zange (an der die Seite der Zange die auf das Äußere Achslager zu liegen kommt, mit zwei bis drei Lagen Klebeband umwickeln um das Lager nicht zu beschädigen,) eindrücken

Reibungsfreie Stromaufnahme: Aus einer Litze 1-2 Adern mit der Buchse in das Loch eindrücken

Sollte die Achse nicht leicht laufen, nach dem Aushärten des Klebers mit dem kleinen Bohrer etwas aufbohren.



Auch in Drehgestelle ist der Einbau möglich

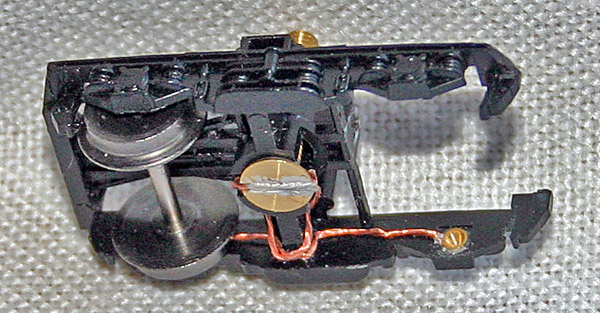

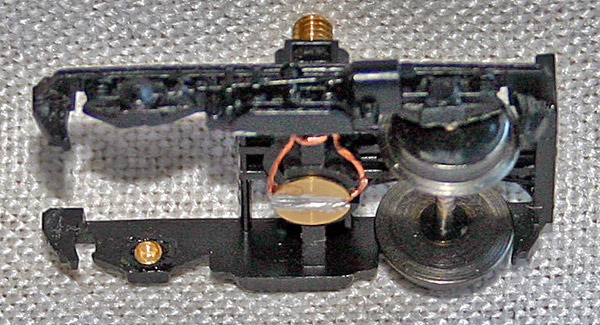

MS-Buchsen zur Stromaufnahme:

Neu einbauen:
Aus Litze 1-2 Adern entnehmen, an Litze ein kleines "V" biegen, in ausgebohrtes Plastiklager einen kleinen Tropfen Silberleitlack (Elektronikhandel) geben.
Litze einlegen und MS-Buchse eindrücken.

MS-Buchsen schon eingebaut:
Buchsen reinigen, auch am Rand (Glasfaserpinsel), Draht bis an die Buchse kleben, ca 1mm von Kleber frei lassen. Draht und Buchse mit Silberleitlack verbinden - nach Aushärten Buchse mit kleinen Bohrer aus Nr. 202/203 reinigen.
